Miért a kábelbilincsek a kritikus védelem, amire elektromos rendszerének szüksége van?

Kábelkapcsok nem választható kiegészítők – ezek kritikus biztonsági eszközök, amelyeket az elektromos kábelek rögzítésére és a rövidzárlati események során bekövetkező katasztrofális károk megelőzésére terveztek. A rövidzárlati hiba a csúcsáram négyzetével arányos elektromágneses erőt hoz létre, amely képes a feszültség alatt álló kábeleket átverni a berendezés állványain, és ezredmásodperceken belül veszélyeztetni a személyzetet. A megszakítók általában megkövetelik 0,06-0,1 másodperc megbotlik, de a pusztító erő csúcspontja éppen 0,005 másodperc 50 Hz-es rendszeren. A kábelbilincsek azonnal ellátják visszatartó funkciójukat, még mielőtt a védelmi eszközök reagálnának, így az elsődleges védelmi vonal az elektromechanikus erőkkel szemben.

Az IEC 61914 szabvány szerint a kábelbilincsek "olyan eszközök, amelyeket arra terveztek, hogy biztosítsák a kábelek rögzítését, ha azokat a kábelek hossza mentén meghatározott időközönként telepítik". Ellentétben a kábelkötegelőkkel és a szabványos bilincsekkel, a stopliokat kifejezetten úgy tervezték és tesztelték, hogy ellenálljanak a rövidzárlati erőknek, a névleges értékük a várható rövidzárlati áramcsúcson (kA) és a beépítési távolságon alapul.

Hogyan fenyegetik a rövidzárlati erők a kábelrendszereket

A háromfázisú rövidzárlat során a szomszédos vezetők intenzív elektromágneses teret hoznak létre. A vezetékek közötti taszító erő arányos a csúcszárlati áram négyzetével, és olyan pillanatnyi feszültséget hoz létre, amelyet a szabványos kábelkezelő termékek nem képesek elviselni. Az adatközpontokban a nem biztosított kábelek tönkretehetik a szerverállványokat, amelyek több hónapos csereidőt jelentenek; ipari környezetben ugyanez a forgatókönyv tüzet, sérülést és elhúzódó állásidőt kockáztat.

A kritikus időzítési szakadék

A hibaesemény idővonalának megértése megmutatja, miért pótolhatatlan a passzív korlátozás:

• 0,005 másodperc: Az elektromágneses erő csúcsértéke az 50 Hz-es rendszereken jelentkezik
• 0,06–0,1 másodperc: Az áramköri megszakítók kioldanak és megszüntetik a hibát
• Eredmény: Kábelbilincsek nélkül a kábelek akadálytalanul mozognak a hiba teljes időtartama alatt

Ez az időzítés azt jelenti, hogy egyetlen aktív védelmi eszköz sem tudja megakadályozni a kezdeti mechanikai károsodást – csak a megfelelően meghatározott kábelbilincsek képesek.

Milyen típusú kábeltartók felelnek meg a különböző alkalmazásoknak

A megfelelő rögzítőtípus kiválasztása a kábel konfigurációjától, a feszültségosztálytól és a környezeti feltételektől függ. Nem kompatibilis stoplitípus használata nem megfelelő visszatartást eredményezhet hibahelyzetekben.

Anyagválasztási irányelvek

Az anyagválasztás közvetlenül befolyásolja a teljesítmény élettartamát és a biztonsági határokat:

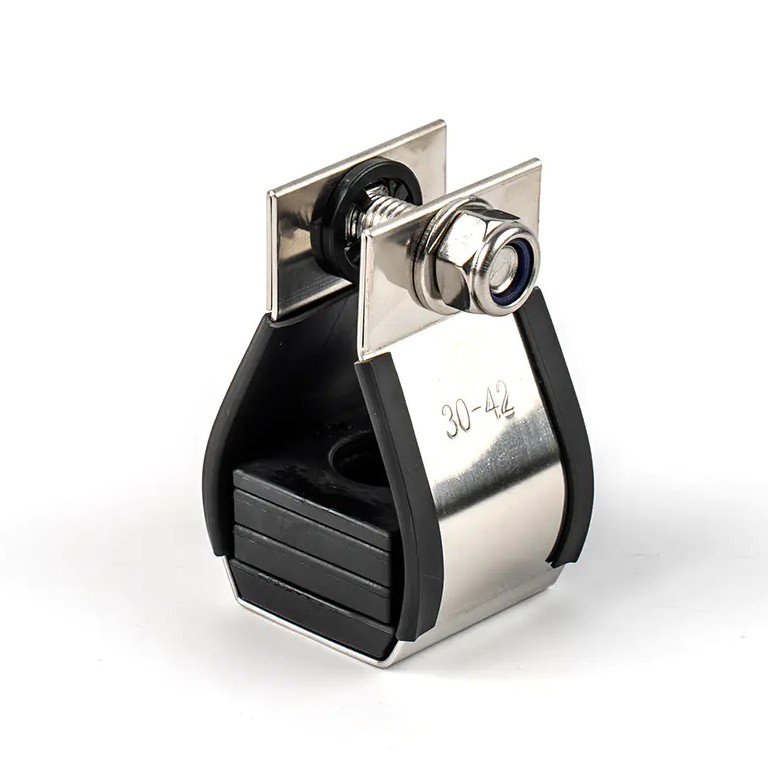

• Rozsdamentes acél 316: Kivételes korrózióállóság tengeri, tengeri és vegyi környezetben; ellenáll az extrém elektromechanikus erőknek
• Alumínium: Könnyű, erős mechanikai tulajdonságokkal; alkalmas beltéri és kültéri LV-HV alkalmazásokhoz
• Polimer/nylon: Költséghatékony kisfeszültségű beltéri használatra; UV és tűzálló opciók állnak rendelkezésre meghatározott környezetekhez

Hogyan biztosítja az IEC 61914 a megbízható védelmet?

Az IEC 61914:2021 a világszerte elfogadott szabvány kábelbilincs tervezés és tesztelés, helyettesítve a regionális elektromos kódokban található kétértelműséget. Míg az NEC 392.20(C) cikke és a CSA 12-2202. cikke előírja, hogy a kábeleket a hibaáram mágneses erői ellen biztosítsák, egyik sem írja elő, hogyan kell tesztelni vagy ellenőrizni, hogy a rögzítőeszközök túlélik-e a rövidzárlatot. Az IEC 61914 pótolja ezt a kritikus hiányt.

Kötelező vizsgálati kategóriák az IEC 61914 szerint

A szabvány átfogó tesztelést igényel több teljesítménydimenzióban:

1. Hőmérséklet besorolás: Ellenőrzött működés innen -60°C és 120°C között (vagy deklarált tartomány)
2. Oldalirányú terhelés vizsgálata: Tartós terhelés 60 percig a megadott maximális hőmérsékleten
3. Axiális terhelési vizsgálat: Ellenállás a kábelcsúszással szemben az útvonal mentén
4. Ütésállóság: A legalacsonyabb deklarált üzemi hőmérsékleten tesztelve
5. Korrózió- és UV-állóság: Sópermet és gyorsított öregedési validálás
6. Elektromechanikus erőkkel szembeni ellenállás: Rövidzárlati ellenállás tesztelése a megadott kA névleges értékeken
7. Láng terjedése: Hibakörülmények között terjedő lánggal szembeni ellenállás

Egy kritikus megkülönböztetés: az IEC 61914 csak rövidzárlati vizsgálati időtartamot ír elő 0,1 másodperc (öt teljes ciklus), ami elegendő a csipesz gyengeségének feltárásához, mivel a pusztító erő csúcsa az első néhány ezredmásodpercben következik be. Ez eltér a kábel hőállósági tesztjétől, amelyek 63 kA-t határozhatnak meg 1 másodpercig vagy 40 kA-t 3 másodpercig – ezek a besorolások a vezeték fűtésére vonatkoznak, nem a mechanikai korlátozásra.

Mely tényezők határozzák meg a csipesz megfelelő specifikációját

A megfelelő specifikáció megköveteli, hogy a stopli deklarált teljesítménye megfeleljen a telepítés tényleges hibaállapotainak. Az alulspecifikáció katasztrofális biztonsági kockázatokat jelent, míg a túlzott specifikáció a költségvetést pazarolja, anélkül, hogy további előnyökkel járna.

Kulcsspecifikációs paraméterek

A mérnököknek a következőket kell kiszámítaniuk és ellenőrizniük:

• Kábel külső átmérője (OD): A kapcsoknak illeszkedniük kell a köpeny tényleges átmérőjéhez, nem csak a vezető méretéhez. A helytelen illeszkedés csökkenti a rögzítés hatékonyságát hibák esetén.
• Várható rövidzárlati áramcsúcs: A stopli kA-értékének meg kell haladnia a rendszer számított hibaszintjét. Vegye figyelembe, hogy a legmagasabb hibaszintek gyakran alacsony feszültségű rendszerekben fordulnak elő, nem csak a nagyfeszültségű rendszerekben.
• Csuklóköz: A gyártói besorolásokat meghatározott időközönként (általában 600 mm) adják meg. A szélesebb távolság exponenciálisan növeli a kapcsonkénti erőt. A vezetékek közötti erőt az IEC 61914 képlet alapján számítják ki, amely figyelembe veszi a csúcsáramot és a kábel átmérőjét.
• Feszültségosztály és konfiguráció: Az LV, MV és HV rendszerek eltérő erőprofilokat mutatnak. Az egymagos, a háromszárnyú és a négyes formációk mindegyikéhez speciálisan kialakított kapcsokra van szükség.
• Környezeti expozíció: A vegyi anyagok jelenléte, a szélsőséges hőmérséklet, az UV-sugárzás és a tűzveszély határozza meg az anyagválasztást és a korrózióállósági osztályt.

Figyelmeztető példa

Tekintsünk két gyártót, akik 140 kA csúcsállóságot állítanak:

• A gyártó 35 mm-es kábellel tesztelve 600 mm távolság
• A gyártó B 45 mm-es kábellel tesztelve 300 mm távolság

Egy 60 kA-es hibaszinttel rendelkező rendszer esetében, 30 mm-es kábelt használva 1200 mm-es távolságban, a „B” gyártó terméke meghibásodik az azonos címsor ellenére. Ez azt mutatja be, hogy a beszerzési csapatoknak miért kell áttekinteniük a teljes tesztjelentéseket – nem csak a főbb adatokat –, és miért kell a mérnököknek védeniük a specifikációkat a projekt teljes életciklusa során.

Hogyan maximalizálja a megfelelő telepítés a biztonsági tartalékokat?

Még a helyesen megadott stoplik is meghibásodhatnak, ha nem megfelelően vannak felszerelve. A telepítés minősége közvetlenül meghatározza, hogy a rendszer a teszteltnek megfelelően működik-e.

Bevált telepítési gyakorlatok

1. Kövesse a gyártói távolságot: Telepítse a bejelentett hibaáramnak megfelelő időközönként. Nagyobb zárlati forgatókönyvek esetén szűkebb távolságra van szükség.
2. Igazítás a kábel átmérője szerint: Győződjön meg arról, hogy a stopli mérete megegyezik a tényleges kábel külső átmérőjével, figyelembe véve a szigetelés vagy a köpeny tűrését.
3. Használjon megfelelő rögzítéseket: Szerelje fel az elszigetelés típusához (létra, tálca, támaszték vagy gerenda) jóváhagyott vasalattal.
4. Alkalmazza a megfelelő nyomatékot: A túlzott meghúzás torzítja a kábelköpenyeket; az alulfeszítés lehetővé teszi a csúszást. Használjon nyomatékkulcsot a gyártó által megadott tartónyomaték eléréséhez.
5. Hőtágulási számla: Azokban a rugalmas rendszerekben, ahol a kábelek „kígyósak” vannak, lehetővé kell tenni a tágulási mozgást a rögzített pontok között. Merev rendszerekben gondoskodni kell arról, hogy a rögzítőelem és a szerkezet ellenálljon a hosszirányú termomechanikai erőknek.

Rendszertervezési szempontok

A kábelrendszerek két kategóriába sorolhatók, amelyek mindegyike eltérő rögzítési követelményekkel rendelkezik:

• Rugalmas rendszerek: A kábelek függőlegesen vagy vízszintesen vannak meghúzva, lehetővé téve a szabad hőtágulást és összehúzódást a rögzítési pontok között. A kapcsoknak alkalmazkodniuk kell a mozgáshoz, miközben meg kell őrizniük a visszatartást a hibák során.
• Merev rendszerek: A kábelek hosszirányban vannak rögzítve, ami megköveteli, hogy a stopli, a tartószerkezet és a kábel merevsége együttesen ellenálljon a termomechanikai erőknek, sérülés nélkül.

Ahol a kábelbilincsek kritikus védelmet nyújtanak

A kábelbilincsek elengedhetetlenek mindenhol, ahol nagy teljesítményű kábelek húzódnak a személyzet vagy a kritikus berendezések közelében. A feszültségszint irreleváns – a legmagasabb hibaszintek némelyike ​​alacsony feszültségű berendezésekben fordul elő az alacsonyabb rendszerimpedancia miatt.

Az NEC 392.20(C) és az IEC 61914 szabványnak való megfelelés mellett a stoplis megfelelő felszerelése segít teljesíteni a szeizmikus követelményeket és a biztosítási feltételeket, csökkentve a felelősséget és megakadályozva a költséges utómunkálatokat.

Következtetés: Proaktív megközelítés a kábelrendszer biztonságához

Kábelkapcsok a projekt teljes költségének kis részét teszik ki, de pótolhatatlan védelmet nyújtanak a rövidzárlati elektromechanikus erők ellen. A kiválasztási folyamatnak integrálnia kell a kábelátmérőt, a hibaáram-számításokat, a távolsági követelményeket, az anyagkompatibilitást és a környezeti expozíciót egy összefüggő specifikációba. A beszerzési csapatoknak a stoplit tervezett biztonsági alkatrészként kell kezelniük – nem árucikkként –, és ellenőrizniük kell, hogy a termékek független vizsgálati jelentésekkel rendelkeznek-e az IEC 61914:2021 szabvány szerint, beleértve a rövidzárlat előtti és utáni vizsgálati dokumentációt is. A kábelbilincsek pontos meghatározásával és felszerelésével az első naptól kezdve az elektromos vállalkozók és a létesítménytulajdonosok biztosítják a jogszabályoknak való megfelelést, védik a kritikus infrastruktúrát, és biztonságosabb munkakörnyezetet teremtenek a személyzet számára.
